Technikraum: Wand, Decke und Co.

Es ist Winter. Draussen gibt es derzeit nicht viel für den Häuslebauer zu erledigen, deswegen tobt man sich im beheiztem Haus aus – wenn es die Zeit zuläßt. Hier gibt es für mich eine Sünde (meines Schwiegervaters), die während der Bauphase begangen wurde, zu beseitigen. Leider hatte er damals versäumt, den Technikraum vor dem Einbau der Heinzungs-, Sanitär- und Elektroinstallation zu streichen. Jetzt macht das Ganze natürlich RICHTIG VIEL SPAß, denn nun befinden sich tausende Kabel, Armaturen, Gerätschaften etc. p.p. vor den Wänden, so dass alles abgeklebt werden muss und man nun mit sehr viel Mühe dahinter streichen muss. Oder aber man montiert fürs Streichen selber alles mögliche wieder ab, um es anschließend wieder zu montieren. Alles in allem eine richtige Sch****-Arbeit. Genug geheult, ran an den Speck. Ich habe zuerst die Filigran-Betondeckenübergänge verputzt. Da es sich dabei um den Technikraum handelt, habe ich diese nicht anschließend geschliffen – ist vollkommen ausreichend, diese nach dem Verputzen sauber abzuziehen.

Die Übergange zwischen Wand und Decke habe ich wie immer mit Acryl abgespritzt. Ebenfalls die Übergänge zwischen Kellerfenster und Wand wurden beigeputzt und mit Acryl abgespritzt.

Überstehender PU-Schaum an den Versorgungsschächten wurde sauber abgeschnitten, Leerrohre (vom Speicher kommend) gekürzt.

Oberhalb des Sicherungskastens und dem Netzwerkschrank habe ich einen massiven Holzrahmen konstruiert, welcher mit Holzplatten abgedeckt wird, hinter welchem die ganzen Strom- und Netzwerk-Kabel verschwinden. Diese Konstruktion wurde von mir vollständig mehrfach weiß gestrichen. Die Schrauben werden durch weißen Abdeckkappen verdeckt. Sieht sauber aus und man kommt jeder Zeit wieder an alles heran!

Danach habe ich dann im dauernden Wechsel abgeklebt, abgedeckt, und gestrichen – und das Tage lang. Immer wieder aufs Neue erstaunlich, was weiße Farbe für Auswirkungen hat und wie viel der Raum anschließend heller erscheint. Weil ich die Wände (Beton und KS) mehrfach streichen musste, konnte ich das Kreppband nicht direkt nach dem ersten Anstrich entfernen. Jetzt ist das natürlich schön angebacken und „etwas“ schwieriger zu entfernen. Aber wenns leicht wäre, könnte es ja jeder… 🙂

Als nächste Schritte stehen im Technikraum folgende Tasks auf meiner ToDo-Liste:

  • Heizungssockel und Sockel auf dem der Pufferspeicher steht mit Kunststofffarbe (grau) nachstreichen – hier sind bei der Montage der WP damals ein paar Kratzer auf dem Belag entstanden, die ich somit ausbesser
  • Boden vollständig fliesen, verfugen und Fliesenrandleiste erstellen
  • Übergänge mit Silikon abspritzen
  • Türübergangsleiste anbringen
  • Ggf. noch Schwerlastregale installieren (muss noch evaluiert werden)

Fotoupdate

Jenny und ich haben mal ein paar Fotos von den letzten Änderungen / Erneuerungen / Erweiterungen (siehe dazu auch den vorherigen Artikel „Was bisher geschah…“) gemacht, um euch auf den aktuellen Stand zu bringen. Viel Spaß beim Schmöckern.

Darüber hinaus habe ich noch Fotos zu dem Artikel „Der Riesenmaulwurf und die grünen Winzlinge“ ergänzt.

Was bisher geschah…

In den letzten Wochen ist es hier im Blog etwas ruhiger geworden. Das lag an verschiedene Gründe. Heute möchte ich an dieser Stelle kurz zusammenfassen, was in den letzten Wochen alles so im Haus und Garten passiert ist. Diefolgende Liste ist nicht nach Datum der Ausführung sortiert:

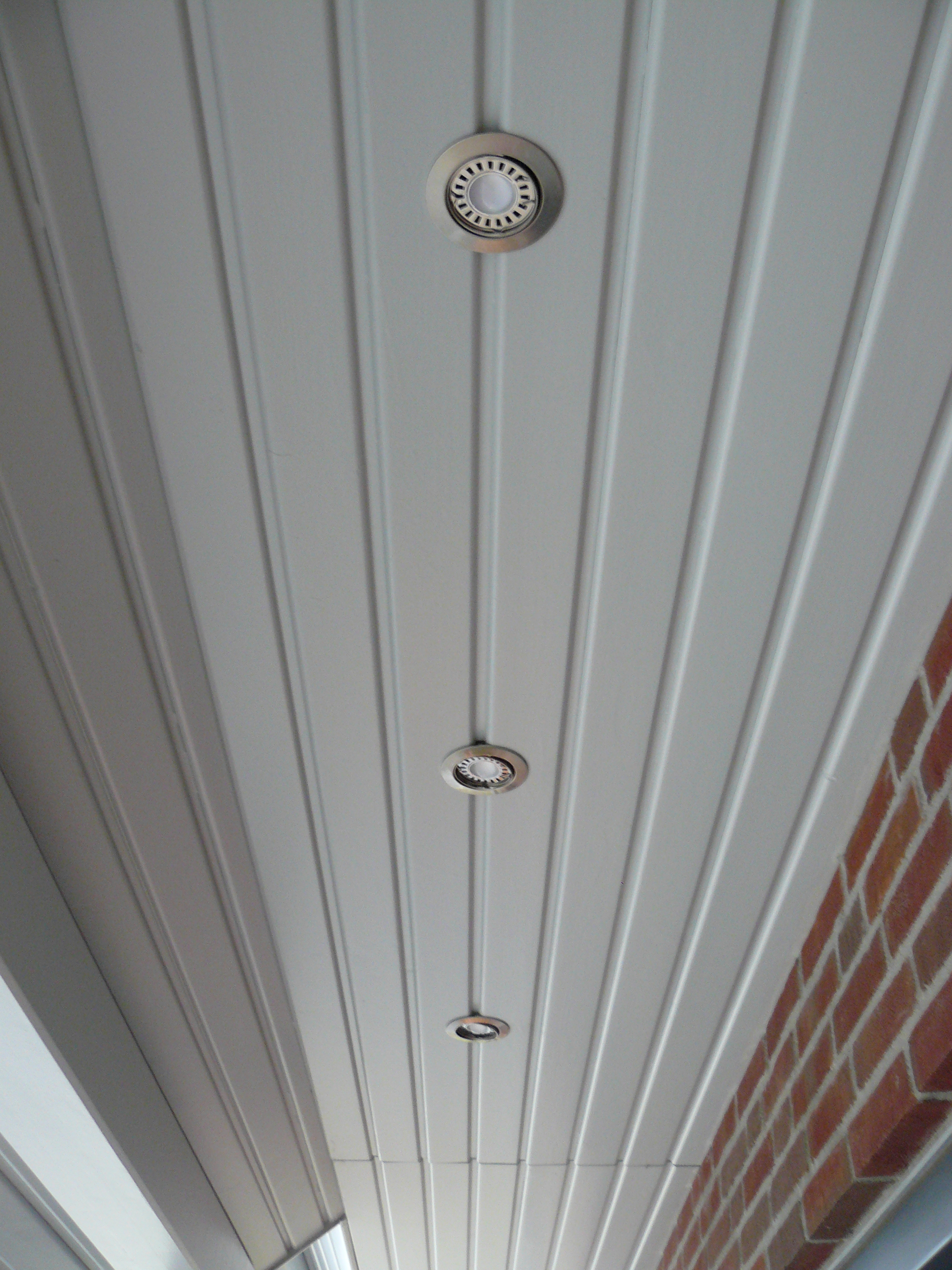

  • Vor der Haustüre im Eingangsbereich haben drei LUMITRONIX XR20 LED-Spots (die selben, wie hinten an der Terasse) Ihren Platz gefunden.
  • Ein weiterer Lichtschacht wurde von dem Baudreck befreit, gereinigt und durch ein feines Metallnetz gegen groben Schmutz geschützt. Das Lichtschachtrost wurde durch ein befahrbares ersetzt.
  • Die Thuja Hecke wurde sowohl an der linken, wie auch an der rechten Grundstücksgrenze im Garten gepflanzt.
  • Der Blumengarten ist jetzt vollständig mit Unkrautflies und dort drüber liegendem Rindenmulch versehen.
  • Der Apfelbaum wird jetzt durch entsprechende Pfähle gestützt/geschützt.
  • In der Garage wurden weitere Steckdosen und Leitungschutzautomaten montiert und in Betrieb genommen. Ein zusätzlicher Lichtkreis wurde realisiert.
  • Die Drainage Kontrollschächte sind eingekürzt worden und nun nicht mehr optisch zu sehen. Oberhalb des Deckels befindet sich nun eine dicke Stahlplatte, die wiederum mit Splitt bedeckt ist. So kommt man jederzeit ganz einfach wieder an den Kontrollschacht heran, welcher jetzt jedoch auch befahren werden kann.
  • In der Garage gibt es jetzt zusätzlich zum Regenwasser auch noch Frisch- und Warmwasser. Die entsprechende Leitung ins Haus ist von mir endlich angeklemmt worden.
  • Die Eaton Xcomfort Gebäudeautomatisierung wurde fleißig erweitert. Es wurden weitere Aktoren und Schalter verbaut.
  • Die 719er SPS im Keller wurde durch eine 819 AC-RC ersetzt, so dass sich dort jetzt im Zählerschrank zwei 819er SPS’en befinden – macht die Programmierung einfacher.
  • Die letzten Cat-7-Leitungen wurden in den Netzwerkschrank hinein verlegt und auf das neue zusätzliche Patchfeld gepatcht.
  • Der Abstellraum wird jetzt durch einen Busch Jäger Wächter überwacht, welcher das Licht für diesen Raum steuert.
  • Die Fußbodenheizungsthermostate für den Keller wurden montiert und verkabelt. Die entsprechende Steuerbox mit den zugehörigen Motoren von Cosmo wurden installiert und verkabelt.
  • Die Garage wurde von Außen verputzt.

Frostwächter

So, melde mich nach langer Abstinenz wieder mal zu Wort. Habe am heutigen Samstag in der Garage um das Metabo Wasserwerk herum eine Abkastung mit abnehmbaren Deckel gebaut, die den Zweck hat, das Wasserwerk vor Frostschäden zu bewahren. In dieser Abkastung befindet sich ein kleiner Frostwächter von Einhell (den ich an die Wand gedübelt habe) – genauer gesagt der FW 500. Die Heizung des Frostwächters FW 500 schaltet sich automatisch bei Temperaturen unter ca. +5°C bis +8°C ein und ist damit besonders gut zum Frostschutz und Temperierung von kleinen Räumen ohne eigene Heizung geeignet. Das simple Gerät verfügt über eine Betriebsanzeige, einen stufenlosen Thermostatregler, einem Überhitzungsschutz, ein Mica-Heizelement und ist Feuchtraum geeignet mit Spritzwasserschutz. Den kleinen Kasten habe ich von Innen dann noch etwas mit Styropur gedämmt. Werde jetzt in den nächsten Wochen einfach mal mit einem Energiemessgerät beobachten, wie viel Strom der kleine Frostwächter in welcher Zeit verbraucht. Und ich bin natürlich auch gespannt, ob sich der Aufwand gelohnt hat und das Wasserwerk auch über den Winter einwandfrei arbeitet. Wir werden es sehen.

Gebäudeautomatisierung: Update von Eaton

Es gibt wieder was Neues für die xComfort Fans / User. Auf der Eaton Moeller Downloadseite habe ich gesehen, dass es für den Room Manager jetzt die Software Version Software V39 und für die MRF Software Version 2.05 gibt. Leider bietet Eaton Moeller kein Change Log mit den zugehörigen Informationen auf der Webseite an – also muss man (ein klein wenig) recherchieren. Ich habe, vielleicht für den einen oder anderen interessant, folgendes heraus, was bei der 2.05 MRF Software neu ist:

  • Das Funk Heizkörperthermostat wird unterstützt (es handelt sich dabei um ein neues batteriebestriebenes Heizkörperthermostat, das zur Regelung der Raumtemperatur in Verbindung mit einem Heizkörper verwendet werden kann)
  • Ethernet CI wird unterstützt (dabei handelt es sich um ein neues Gerät, welches eine Verbindung zwischen xComfort Funk und LAN herstellt und eine Vielzahl neuer Funktionen umfasst)
  • Die Meldung „Es wurden X Geräte mit inkompatibler Version gefunden…“ erscheint nicht mehr, wenn Geräte nicht vollständig eingelesen wurden.
  • „Virtuelle Geräte einfügen“: Der Gerätetyp „Bewegungsmelder“ wird nun korrekt eingefügt.
  • Das Berechnen von Verbindungen großer Gruppenschaltungen wurde verbessert.
  • Die Funktion „Änderungen in ausgewählte Geräte Laden“ lädt nun immer vollständig alle Änderungen.

Der interessanteste Punkt bei den Neuerungen ist dabei das Ethernet CI (bzw. ECI). Habe hier mal ein paar Details aus der MRF Hilfe herausgepickt:

Das ECI ist ein zentrales Gerät, das im wesentlichen als Verbindung zwischen dem drahtlosen xComfort System und dem Ethernet Standard fungiert. Die Varianten sind ‚LAN mit externer Versorgung‘ und ‚LAN mit PoE‘ (Power over Ethernet). In naher Zukunft wird eine WLAN Variante die beiden LAN Typen noch ergänzen.

Primär ist das ECI für folgende Einsatzgebiete vorgesehen:

  • Steuern und Vernetzen von xComfort Funkkomponenten über Ethernet
  • Routing von Verbindungen zwischen xComfort Geräten über Ethernet (mindestens 2 ECI sind hierfür erforderlich)

Steuern und Vernetzen von xComfort Funkkomponenten über Ethernet:
Ähnlich der USB-Kommunikationsschnittstelle kann das ECI mit seinen 99 Datenpunkten mit beliebigen xComfort Geräten verbunden werden. Eine Steuerung der Komponenten wird über eine 3rd Party Anwendung, welche über Ethernet auf das ECI zugreift durchgeführt.

Routing von Verbindungen zwischen xComfort Geräten über Ethernet:
Sobald sich mindestens 2 ECI im Projekt befinden, ist es möglich das Verbindungen von xComfort Geräten über Ethernet geroutet werden. Das geschieht prinzipiell automatisch im Hintergrund auf Basis der Empfangsqualität der Geräte untereinander und unterscheidet sich vom bisherigen Routing nur dahingehend, dass die Routingnachricht nicht per Funk sondern per LAN übertragen wird.

Die Option des LAN Routings kann für jeden ECI einzeln aktiviert oder deaktiviert werden. Zusätzlich kann in Verbindung mit den Bereichen der Projekt-Topologie für jeden Bereich in dem sich Geräte befinden ein oder mehrere ECI als Kommunikationsknoten bestimmt werden. xComfort Geräte aus unterschiedlichen Bereichen können dann nur über ihre Ethernet Kommunikationsknoten miteinander kommunizieren (sofern beide Bereiche einen Ethernet Kommunikationsknoten haben). Der Vorteil ist dass man dadurch exakt kontrollieren kann, wie Geräte eines Bereichs mit Geräten von außerhalb kommunizieren.

Generelle Konfiguration:
Maximal können 255 ECI in einem Projekt verwendet werden. Jeder ECI kann 255 Routingpfade (davon max. 13 RF Routing) und 99 direkte Verbindungen über seine Datenpunkte abarbeiten. Nach dem Einlesen wird das Gerät mit Geräteicon und Standardname (Ethernet CI) dargestellt. Je nach Einstellung kann das Geräteicon unterschiedlich aussehen.

Weitere Details und Konfigurationsmöglichkeiten findet Ihr in der o.g. Hilfe der MRF-Software V2.05

Fußbodenheizungsverteiler OG verkabelt

Der Etagenverteiler fürs EG wurde von mir ja bereits vor einigen Monaten verkabelt – heute stand dann endlich mal der Verteiler fürs Obergeschoss auf dem Plan. Das Vorgehen war hier natürlich das selbe, wie schon im Erdgeschoss. Zuerst habe ich das Cosmoverteilermodul samt Hutschiene im Verteilerschrank montiert. Anschließend die Steckdose montiert und verkabelt. Danach habe ich dann Raum für Raum (bzw. die Motoren von links nach rechts) die entsprechenden Motoren und das zugehörige Raumthermostat montiert. Im Schlafzimmer, Büro und Kinderzimmer befinden sich jeweils zwei Heizkreise, im Badezimmer lediglich einer – deswegen auch sieben Motoren. Damit es in der Unterverteilung nicht zum Kabelchaos kommt habe ich diese wieder säuberlich mit Hilfe von selbstklebenden Stegen und Kabelbinder entsprechend verlegt/befestigt. Zu guter Letzt musste dann noch die Steckdose unten im Keller im Zählerschrank auf die Sicherung aufgelegt werden. Danach habe ich die einzelnen Thermostate noch geprüft und siehe da, alles funktioniert, wie erwartet. So soll es auch sein!

Fußbodenheizungsverteiler OG

Bilder-/Foto-Update Teil 4

In diesem Bilder und Foto Update könnt Ihr euch mal ein Bild von der Verkabelung der Fußbodenheizung Unterverteilung im Erdgeschoss machen. Diesen Verteiler haben wir, im Abstellraum versteckt, hinter der Tür untergebracht. Auf den Bildern könnt Ihr nun die Stellmotoren, das COSMO Verteilermodul und die Ventile sehen. Hier gehts zum aktualisierten / ergänzten Artikel: Etagenverteiler Fußbodenheizung EG verkabelt

Etagenverteiler Fußbodenheizung EG verkabelt

Heute habe ich mal den ersten Etagenverteiler für die Fußbodenheizung verkabelt. Als ersten Verteiler habe ich mir den fürs Erdgeschoss vorgenommen. Aber zu allererst mussten die Raumthermostate in den jeweiligen Räumen verkabelt und montiert werden. Bei den von ProHaus gelieferten Raumthermostaten handelt es sich um einen sogenannten Elektromechanischer Raumthermostat der Firma Eberle. Da dieser aber so wie er geliefert wird nicht wirklich die dahinter liegende Hohlwanddose mit der Zuleitung abdeckt, habe ich mir noch den passenden Rahmen zum Thermostat bestellt (das Internet machts möglich). Mit dem Rahmen sieht das Ganze dann auch direkt viel besser aus (die Hohlwanddose dahinter verschwindet komplett). Das Thermostat muss mit drei Leitungen beschaltet werden: „normale“ Phase, Neutralleiter und eine Schaltleitung für den Heizbetrieb (hier habe ich die graue Leitung meiner fünfadrigen Nym-Leitung gewählt). Die normalen Schrauben der Hohlwanddosen reichen mit Ihrer Länge natürlich nicht mehr aus, um das Thermostat samt zusätzlichen Rahmen fixieren zu können. Also musste ich in meinem Schraubenportfolio noch passende Schrauben herzaubern – aber auch das war kein Problem.

Nachdem nun alle Thermostate montiert und verkabelt waren ging es daran die Elektronik im Etagenverteiler zu verkabeln. Von ProHaus wurde hier von Cosmo ein Motorsteuermodul mitgeliefert, mit dessen Hilfe man sechs verschiedene Heizkreise mit unterschiedlicher Anzahl von Motoren steuern kann. Wenn man will, bietet das Modul für vier Heizkreise jeweils die Möglichkeit zwei Motoren gleichzeitig anzuklemmen und für Heizkreis R1 sogar sechs und für R2 noch vier – also mehr als genug. In unserem Erdgeschoss sind sechs Heizkreise geplant, wovon jeweils zwei davon zwei Motoren gleichzeitig steuern. Im Cosmo Modul werden nun also die Raumthermostate und die Motorleitungen angeklemmt. Das Cosmomodul ist übrigens auch für Zeitschaltungen geeignet – bei uns aber nicht nötig/geplant, weil das die Heizung selber schon macht.

Um die Motoren zu montieren muss man lediglich die blauen Kappen an den Ventilen abschrauben und die Motoren aufschrauben – also super easy. Die Motoren sind recht träge – laut Schaltplan haben die eine Laufzeit von 90 Sekunden. Diese 90 Sekunden kommen einem im Testlauf vor wie fünf Minuten (und länger). Als Kontrollmöglichkeit haben alle Motoren ein kleines Sichtfenster, wo die aktuelle Schraubposition durch ein rotes Rädchen angezeigt wird. Daran kann man dann also sehen, ob der Motor das Ventil nun geöffnet hat oder nicht. Ist das Sichtfenster ganz rot eingefärbt, ist das Ventil geschlossen.

Das Cosmomodul hat schon einen direkten Netzstecker für den Betrieb montiert. Da ich diesen jetzt nicht abknippsen wollte, habe ich die Zuleitung für die Etagenverteilung in eine AP Steckdose geführt. Die Etagenverteiler habe ich übrigens über einen separaten Sicherungsautomaten im Zählerschrank laufen, damit man im Servicefall nicht noch mit einer Taschenlampe vor dem Verteilerkasten herumfuchteln muss (Danke André (unserem Elektriker) für den guten Denkanstoss).

Da ich die Leitungen innerhalb des Etagenverteilers noch „schön verlegt“ habe, hat das ganze Spielchen schon noch so seine Zeit gedauert. Funktioniert aber einwandfei. Jetzt muss ich das ganze Spielchen nur noch im Obergeschoss wiederholen. Mal gucken, wann ich mir das vornehme. Die Raumthermostaten im OG habe ich aber schon mal montiert.

Inbetriebnahme Heizung

Heute war es endlich soweit: die elco Wärmepumpe samt Solaranlage (oder sagen wir einfach „Heizungsanlage“) wurde in Betrieb genommen. Der Servicetechniker von elco war pünktlich wie die Maurer bei uns am Haus. Seine erste Amtshandlung war es, die Pumpen der Solaranlage in Betrieb zu nehmen (er brückte die Steuerleitung einfach auf Phase, damit die Pumpe lief (ohne von der Heizung selber gesteuert zu werden). Er sagte, dass wenn man da nicht aufpasst (und wir befinden uns ja im Keller), dann kann da oben in den Panels schnell mal 100°C und mehr erreicht werden und dann würde die Inbetriebnahme heute flach fallen.

Danach überprüfte der Techniker Schritt für Schritt die gesamte Installation und Verkabelung unseres Heizungsinstallateurs. Bis auf ein paar Kleinigkeiten war soweit aber alles in Ordnung bzw. korrekt angeschlossen. Die Verkabelung der Zusatzheizung am Pufferspeicher musste noch durch André und mich geändert werden, was aber soweit kein Problem darstellte. Diese Zusatzheizung dient lediglich als allerletzte Notlösung, wenn mal gar nichts geht. Außerdem kann dieser Heizstab auch von der Heizung genutzt werden, um ein sogenanntes Legionellen-Programm zu fahren. Dabei wird das Trinkwasser im Puffer auf über 60°C erhitzt, um die Legionellen abzutöten. Den Zeitraum für dieses Programm kann man frei wählen – wir haben mal Samstag Morgen 05:00 Uhr dafür gewählt.

Von den Prioritäten her läuft die Heizung wie folgt: Zuerst versucht die Anlage das Wasser (Trink- und Heizungswasser) im Pufferspeicher allein durch die Solarzellen zu erhitzen. Reicht die vorhandene Sonnenenergie dafür nicht aus, startet die Wärmepumpe. Sollte das dann (im Hochwinter) auch nicht ausreichen, wird die Zusatzheizung innerhalb der Wärmepumpe (das ist nicht der zuvor beschriebene Heizstab im Pufferspeicher) verwendet.

Die laufende Wärmepumpe hört sich an, wie eine Kühltruhe. Im Moment kann man die Heizung noch im EG hören (wenn es Muxmäuschen-Still ist), weil wir ja noch keine einzige Tür eingebaut haben. Draußen am Abluft-Lichtschacht ist es, wenn die Wärmepumpe läuft, angenehm kühl – kann auch super als Bierkastenkühlung verwendet werden (demnach hätten wir den Technikraum eher nach hinten zum Garten hin planen sollen, denn ich glaube nicht, dass der gekühlte Bierkasten zur Straßenseite hin, lange unangetastet bleibt…).

Die Inbetriebnahme war am Nachmittag dann abgeschlossen. Ich erhielt eine sehr gute Einweisung in die Funktionsweise und Steuerung der Heizungsanlage. Mir wurde gezeigt, wie ich das Estrichprogramm manuell ändern kann und welcher Mischer und welche Pumpe was steuert. Uns wurde noch ein sogenannter Wartungsvertrag über zehn Jahre angeboten. Dieser Wartungsvertrag kostet ca. 180,– € (netto) / Jahr und beinhaltet eine vollständige Garantieverlängerung von zwei auf zehn Jahre und drei Wartungen (verteilt auf die zehn Jahre) durch elco. Natürlich ist das jetzt eine Milchmädchenrechnung. In zehn Jahren kommen da ja mehr als 2.000,– € zusammen – dafür hat man in dieser Zeit aber auch mit nichts was am Hut. Geht was kaputt (und es ist von elco), kommen die vorbei und tauschen das aus. Würde z.B. einmal der Kompressor bzw. Verdichter kaputt gehen, sind dafür alleine schon mal 2.000,– € Materialkosten zu zahlen – ohne den halben Tag Arbeit das Teil zu tauschen. Wir sind uns noch nicht ganz schlüssig, ob wir das nun machen werden oder nicht – wir grübeln noch darüber nach… Was würdet Ihr tun?

Bilder vom Bau, Heizung & Co.

Heute gibts mal wieder ein paar recht aktuelle Bilder vom Bau zu sehen. Habe jetzt wo der Estrich drin und begehbar ist mal wieder einige Räume abfotografiert. Außerdem habe ich mal ein paar Bilder vom Maschinenraum unseres Raumschiffs gemacht (auch bekannt als Heizungsanlage im Technikraum). Der Installateur Herr Hagenloch ist fleißig dabei, die Heizung fertig anzuklemmen. Bis Mittwoch Abend soll die Heizung quasi fertig montiert, abgedrückt und befüllt sein – inklusive der zugehörigen Solaranlage. Muss sie auch sein, denn am Donnerstag Morgen kommt nicht nur das vierte/letzte Ausbaupaket von ProHaus (also ganz viel Material zum Schleppen), sondern auch der Techniker von elco, um die Heizungsanlage bzw. Wärmepumpe in Betrieb zu nehmen. Donnerstag wird also ein ganz spannender und ereignisreicher Tag werden.

Am Mittwoch Abend werden André und ich dann noch die beiden Zuleitungen vom Zählerschrank ‚rüber zur Wärmepumpe verlegen. Den zugehörigen Kabelkanal habe ich gestern bereits angebracht (zumindest den größten Teil – der Rest folgt dann am Morgen Abend).

Osterzeit = Arbeitszeit

Naja, zumindest großenteils stimmt der hier verwendete Artikel-Titel. Am Ostersonntag habe ich mir mal eine familiäre Auszeit gegönnt. Ab nächstes Jahr wird aber vernünftig MIT ALLEN Ostern gefeiert – auch mit den Paten der Bauaufsicht Jonas. Aber dieses Jahr ist da leider keine Zeit für (gewesen), was wir wirklich total schade fanden. Aber aufgeschoben ist ja bekanntlich nicht aufgehoben  – alles wird besser!

Nachdem der Estrich nun endlich (wenn man mal nicht ins Haus kommt, wird man direkt ungeduldig/hibbelig) begehbar ist, kann im Haus weiter gearbeitet werden. Ich habe in den vergangenen Tagen einige Hohlwanddosen samt Steckdosen gesetzt. Im Wohn- und Esszimmer bin ich soweit damit durch. Im Abstellraum fehlen mir noch die Dosen oberhalb des Türdurchgangs (dort werden später der WLAN-Accesspoint und die TK-Anlage Platz finden (weil das ein fast zentraler Punkt innerhalb des Hauses ist)). Im EG Flur habe ich nun auch fast alle Löcher für die Hohlwanddosen gebohrt und die beiden Steckdosen habe ich auch schon gesetzt.

Die noch fehlenden Fensterbacken im kompletten Obergeschoss und im Gäste-WC sind nun auch mit Rigips bepankt. Damit ist das Thema „Rigipsplatten setzen“ auch abgeschlossen (werde lediglich irgendwann einmal den Speicher mit den restlichen Rigips Deckenplatten versehen und im Technikraum im Keller einen übergroßen Kabelkanal bauen). Die Kantenschonerleisten habe ich direkt eingesetzt – müssen jetzt nur noch beigespachtelt werden.

In der Garage habe ich die Fenster eingesetzt und mit Rahmendübel fixiert. Die Zwischenräume zur Wand hin sind dann noch mit PU-Schaum ausgeschäumt worden. Jetzt kann der Maurer die Fenster auch schön mit Klinker einmauern.

Vorschau: Diese Woche soll es mit der Heizungsinstallation weiter gehen (wenn der Installateur denn auch wirklich kommt) und die Treppe soll vermessen werden (der ProHaus Ausbauberater Herr Vieten kommt am Donnerstag). Außerdem soll auch die Garage weiter verklinkert werden. In Kalenderwoche 18 soll u.U. auch das letzte Ausbaupaket von ProHaus eintreffen. Und wenn nichts dazwischen kommt, dann kommt André auch vorbei, um weitere Stromkreise (die ich ja jetzt alle vorbereite) im Zählerschrank anzuklemmen. Bin mal gespannt, was davon wirklich eintrifft bzw. gemacht wird. Ich werde in den kommenden Tagen wieder fleißig Spachteln, Schleifen und Hohlwanddosen setzen.

Fußbodenheizung: Verlegen der Heizungsrohre

Der Installateur war nun drei Tage im Haus und hat richtig ‚ran geklotzt. Heute ist er mit dem Verlegen der Fußbodenheizung fertig geworden. Wie ich bereits im Artikel vom 11.04.2011 berichtete wurden die Noppenbahnen im Erd- und Obergeschoss verlegt. Gestern wurden dann in die Noppenbahnen die Rohre verlegt. Heute stand dann der Keller und das Abdrücken der gesamten Anlage auf dem Plan.

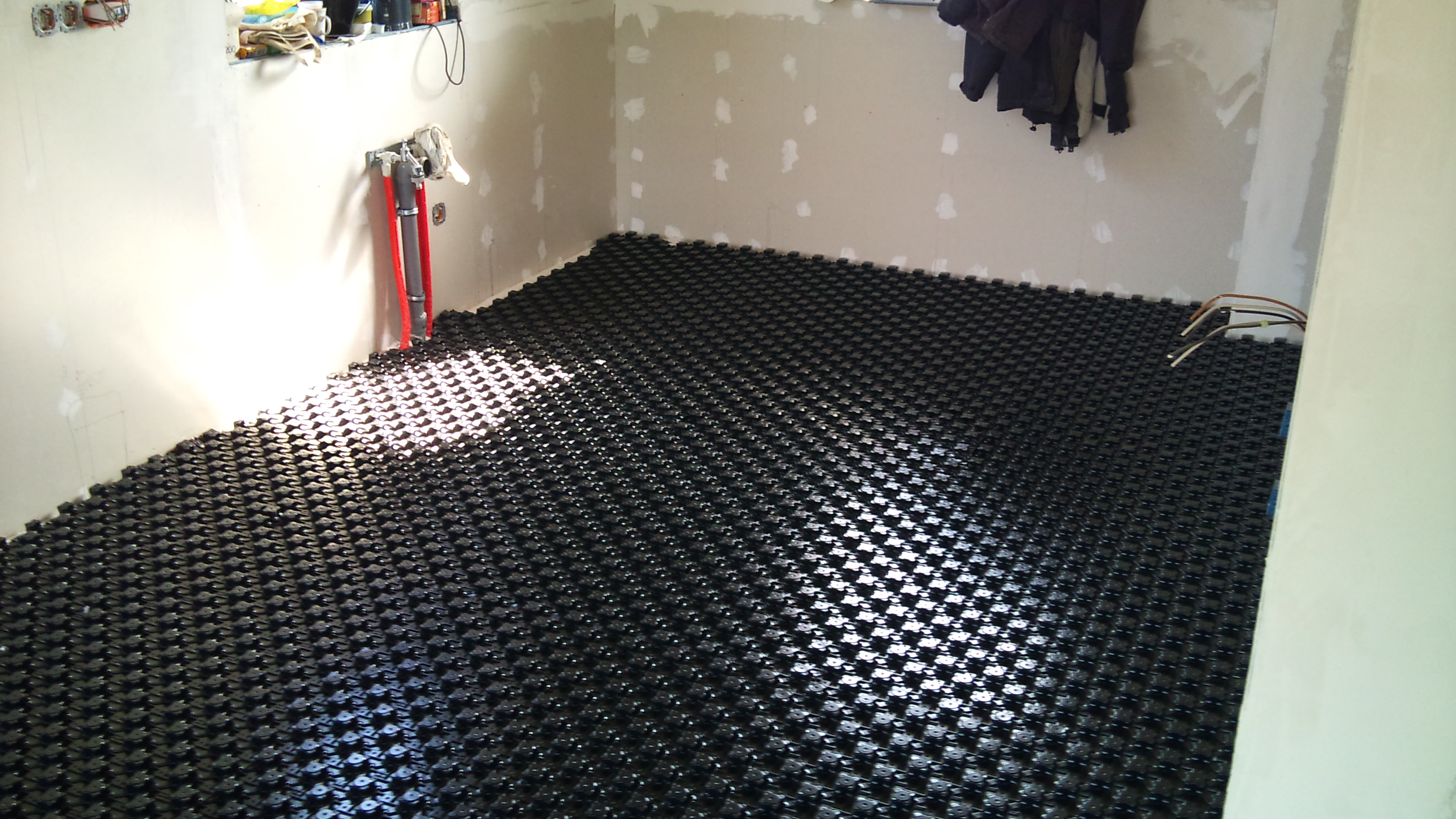

Fußbodenheizung: Verlegen der Noppenbahnen

So, nachdem ich also mit Hilfe meines Bruders Pascal (an der Stelle nochmal herzlichen Dank für Deine Hilfe) die (Trittschall-)Dämmung verlegt habe, konnte heute unser Installateur mit dem Verlegen der Fußbodenheizung beginnen. Dazu hat er zunächst einmal die Noppenbahnen im ganzen Haus verlegt. Im Keller wird dann am Mittwoch noch „das andere System“ mit den Klammern verlegt (nicht im ProHaus Leistungsumpfang enthalten). So schauts im Moment im Haus aus:

Dämmung, Dämmunger, am Dämmungsten

Nee, ich muss nicht in die Klappse eingeliefert werden (wobei, so weit davon entfernt bin ich auch nicht mehr… *g). Am Sonntag stand nun das Dämmen des Kellergeschosses und des Erdgeschosses auf dem Plan. Hier stand mir wieder mein Bruder helfend zur Seite. Jenny und der Kleine sind nur Nachmittags mal kurz vorbei gekommen, um zu gucken, ob wir auch fleißig sind. Außerdem gabs noch leckeren Kuchen als Motivator. Den haben wir dann draußen im Garten in der Sonne zu uns genommen – herrlich! Ich freu mich darauf, wenn wir das später in vollen Zügen genießen können…

Task 1 für heute:

  • Keller komplett leer räumen
  • Kellerboden reinigen (R2D2 und mit Hammer und Schaufel (Putzreste, Mörtelreste, etc.)
  • Im Gästezimmer Strom-, Netzwerk- und Koaxleitungen verlegen
  • Die doppelkaschierten Aluminium Dämmplatten im gesamten Kellergeschoss verlegen
  • Leitungen und Rohre mit der Staubex Schüttung ausgleichen

Task 2 für heute:

  • letzte Teile aus dem Erdgeschoss räumen
  • Erdgeschossboden reinigen
  • erste Lage Dämmung im Erdgeschoss verlegen (50er)
  • Leitungen und Rohre mit der Staubex Schüttung ausgleichen
  • zweite Lage Dämmung im Erdgeschoss verlegen (20er)
  • Trittschalldämmung als dritte Lage im Erdgeschoss verlegen (ebenfalls 20er)

Tja, was soll ich sagen? Hat alles super geklappt, war aber erst Nachts um kurz vor 2:00 Uhr fertig. Und das stimmt auch nicht ganz, denn als letzten Raum habe ich den Flur gedämmt und dort fehlte mir dann dummerweise ein Paket der mittleren Dämmschicht. Dieses Paket habe dann am Montag Morgen vor der Arbeit um 7:00 Uhr beim Baustoffhandel geholt und noch flott verlegt. War dann um Punkt 9:00 Uhr auf der Arbeit. Hat also doch noch alles gepasst, wenn auch unter extremen Streß. Man bin ich heute (11.04.) platt…

OG Trittschalldämmung und Spachteln

So, jetzt wird es endlich richtig ernst. Heute wurde wieder wie wild gespachtelt. Alle Decken sind jetzt mindestens einmal verspachtelt worden, alle Schrauben sind zu gespachtelt und alle Wände sowieso. Ich weiß gar nicht, wie viele Eimer Gips wir heute verbraten haben, aber es ist ein gutes Gefühl, keine Lücken zwichen zwei Rigipsplatten und keine schwarzen Schraubenköpfe zu sehen. An der Haustüre habe ich die Eckenschoner nochmals abgeschliffen und ein weiteres Mal verspachtelt. Sieht schon richtig gut aus (zumindest meiner Meinung nach).

Nach der Spachtelei ging es dann mit dem Verlegen der Trittschalldämmung im Obergeschoss los. Das Material hatte ich am Vortag fürs ganze Haus liefern lassen (der ganze Abstellraum war bis unter der Decke voll damit und im Flur türmten sich auch noch ein paar zusätzliche Stapel). Zuvor wurden die gesamten Räume des Obergeschosses leer geräumt und die beiden R2D2 angeworfen (Kosename für unsere Industriesauger von Kärcher) um damit alle Räume zu reinigen. Was sich im Laufe der Zeit so an Sägemehl und Staub (und weiß der Kuckuck was sonst noch) zwischen den Leitungen und unter der Folie gesammelt hat ist wirklich enorm. Aber auch dieser Task wurde dann erfolgreich abgeschlossen.
Das Verlegen der Trittschalldämmung macht richtig Spaß. Man macht richtig Meter und sieht direkt, was man schon geschafft hat. Ich glaube fürs gesamte Obergeschoss haben wir keine zwei Stunden zu zweit benötigt. Dort wo Leitungen verlegt sind verwende ich Staubex von Knauf als Schüttung, um das Niveau wieder auszugleichen. Staubex ist auch als Perlite bekannt. Ich habe davon drei Säcke a 150l kommen lassen. Mal sehen, ob das viel zu viel ist… Ich denke das müsste so passen (vll. reichen aber auch lediglich zwei Stück).
Nun fehlt hier lediglich noch die Fußbodenheizung und der Estrich, bis man das Laminat bzw. die Fliesen verlegen kann.
